Equator Gauging — программный режим гибкой измерительной системы Renishaw Equator, реализующий сравнительный контроль деталей методом сопоставления с эталоном (master-артефактом). В отличие от классического режима измерения по CAD-модели, здесь система запоминает координаты эталонной детали и затем сравнивает с ней каждую последующую деталь партии, что даёт высокую повторяемость и минимальное время цикла на производственном участке.
- Что такое Equator Gauging
- Принцип работы и область применения
- Технические характеристики
- Комплектация и совместимые щупы
- Где купить оригинальный комплект
- Какую комплектацию выбрать
- Заключение
Что такое Equator Gauging
Equator Gauging — это прикладной программный модуль для платформы Equator 300 или Equator 500, ориентированный на серийный контроль на производственном участке, а не в измерительной лаборатории. Система работает по принципу компаратора: щуп сканирует эталонную деталь, программа запоминает набор координат, а далее сравнивает с ним каждую новую деталь и выдаёт отклонение по каждому контролируемому размеру. Такой подход снижает требования к температурной стабилизации помещения и заметно сокращает цикл измерения по сравнению с полноценным контактным измерением по модели.
Принцип работы и область применения
Метод сравнения с эталоном устойчив к колебаниям температуры цеха — важно, что деталь и эталон изготовлены из одного материала и находятся в одинаковых температурных условиях, тогда тепловое расширение компенсируется автоматически. Именно поэтому Equator Gauging применяют прямо у станка: оператор снимает деталь после обработки и через десятки секунд получает результат по ключевым размерам без переноса в контрольно-измерительную лабораторию. Программа поддерживает быструю смену программ измерения при переходе на другую деталь — переналадка занимает минуты, а не часы, как при программировании классической КИМ.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Программный модуль сравнительного контроля (gauging) для системы Renishaw Equator |
| Метод измерения | Сравнение с эталонной деталью (master-артефактом) |
| Совместимые платформы | Equator 300, Equator 500 |
| Щупы | Сменные комплекты щупов серии A-5504 |
| Назначение | Контроль серийных деталей на производственном участке, интеграция со SPC |
| Условия эксплуатации | Цеховые условия без требований к климат-контролю (уточняйте по руководству) |
Комплектация и совместимые щупы
Для работы в режиме Gauging система комплектуется сменными наборами щупов Renishaw серии A-5504 — они устанавливаются на измерительную голову Equator и подбираются под геометрию контролируемых деталей: количество и длина стилусов, углы подхода к поверхности. Ниже — оригинальные комплекты щупов, доступные для системы Equator.

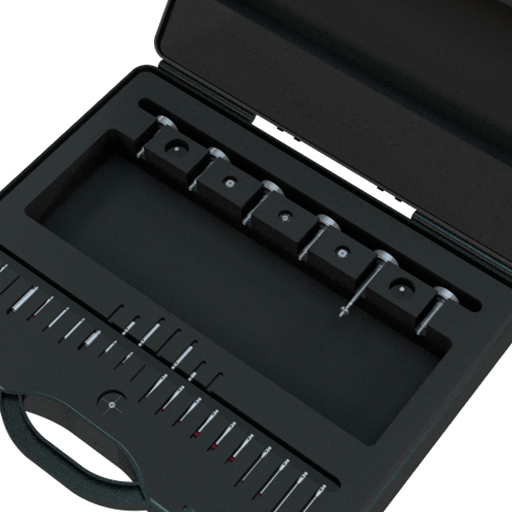

Базовый комплект сменных щупов для системы Equator, используемый в режиме сравнительного контроля Gauging.
Альтернативная конфигурация комплекта щупов под другую геометрию деталей и точки контроля.
Третий вариант комплекта, применяемый при необходимости расширенного набора точек контакта на детали.
Где купить оригинальный комплект
Компания «Эффективное производство» поставляет оригинальные комплектующие Renishaw для систем Equator, включая сменные комплекты щупов, с гарантией 12 месяцев и передачей сопроводительной документации. При заказе уточняем модель платформы (Equator 300 или 500) и текущую конфигурацию щупов, чтобы подобрать совместимый комплект без ошибок. Полный ассортимент измерительных решений для контроля деталей представлен в разделе оборудования для контроля процесса производства.
Какую комплектацию выбрать
Выбор конкретного набора A-5504 зависит от геометрии контролируемой детали: количества измеряемых точек, углов подхода щупа к поверхности и требуемой длины стилуса. Если деталь имеет глубокие карманы или труднодоступные бобышки, потребуется комплект с удлинёнными или угловыми стилусами; для плоских и простых по форме деталей достаточно базовой конфигурации. Перед заказом рекомендуем свериться с текущей программой измерения и, при сомнениях, обратиться за консультацией — специалисты помогут подобрать комплект по чертежу детали.
Заключение
Equator Gauging — это режим быстрого сравнительного контроля серийных деталей прямо на производственном участке, снимающий часть нагрузки с измерительной лаборатории. Для стабильной работы системы важно подбирать оригинальные комплекты щупов под конкретную деталь и своевременно обновлять эталонные программы измерения.
Частые вопросы
- Чем Equator Gauging отличается от обычного режима измерения Equator?
- Gauging сравнивает деталь с заранее обмеренным эталоном, а не с CAD-моделью, что даёт более быстрый цикл и меньшую чувствительность к температуре цеха.
- Можно ли использовать один комплект щупов для разных деталей?
- Да, если геометрия деталей допускает те же точки контакта и углы подхода; иначе потребуется другой комплект A-5504 или переналадка стилусов.
- Нужна ли термостабилизированная лаборатория для работы в режиме Gauging?
- Нет, метод сравнения с эталоном рассчитан на цеховые условия, при этом деталь и эталон должны быть из одного материала.
- Как подобрать комплект щупов A-5504 под конкретную деталь?
- По чертежу детали и точкам контроля — этим занимаются специалисты поставщика при оформлении заказа.
